Q41J 防腐耐酸耐腐蝕襯膠球閥介紹
產品定義與工作原理

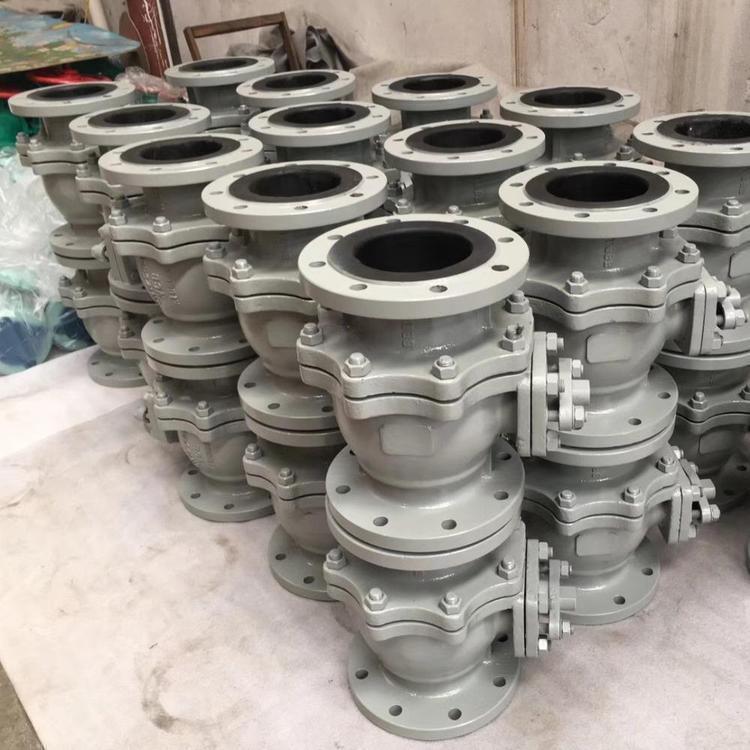

Q41J 襯膠球閥是一種特殊類型的球閥，它以帶圓形通孔的球體作為啟閉件，球體隨著閥桿繞閥體中心線旋轉，以此實現閥門的開啟和關閉。
產品特性
材料特性
- 閥體及球體襯膠：閥體及球體全部襯膠，目的主要是為了抗強腐蝕，適用于強酸等惡劣工況。內腔及球體通常采用高壓注塑工藝襯有耐腐蝕、耐老化的橡膠，保證了可靠的耐腐蝕性和密封性。
- 多樣的襯里材質選擇：可根據不同工況條件，選置不同橡膠襯里的閥體以及不同材質（全襯膠、半襯膠、全襯氟、半襯氟），以適應不同的流體、半流體、氣體或粉末狀管路輸送和容器上的使用需求。
性能特性
- 優良的物理化學性能：具有優良的防腐（耐堿、鹽性能，耐弱酸侵蝕）、耐磨、減磨性能，還具備無毒、抗菌、防霉等特點。
- 流體阻力小：全通徑的球閥基本沒有流阻，有利于介質的順暢流動。
- 結構優勢：結構簡單、體積小、重量輕，便于安裝和維護。
- 密封可靠：有兩個密封面，密封面材料廣泛使用各種塑料，密封性好，能實現完全密封，在真空系統中也已廣泛使用。
- 操作便捷：開閉迅速，從全開到全關只要旋轉 90°，便于遠距離的控制。
- 維修方便：球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
- 介質隔離：在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
- 適用范圍廣：通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
-
結構特點
- 模壓工藝與填料組合：采用特殊的模壓工藝，使密封面致密良好，加之 V 型 PTFE 填料組合或橡膠填料組合使閥門達到零泄漏。
- 球體與閥桿一體：球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
- 全塑料襯里工藝：采用全塑料襯里工藝，耐介質的強腐蝕。
- 結構型式：球閥為 Q41 型，為對開二片式結構型式，兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
-
適用范圍
廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中，作為截流機構或調節裝置使用，可實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果也較為明顯。
主要零件材料
主要零件如閥體/閥蓋的材料有不銹耐酸鑄鋼、超低碳不銹耐酸鑄鋼等，襯里材料包括 PCTEF(F3)、FEP(F46)、PFA(可溶性 F4)、PP、PO 等；填料壓蓋的材料有 1Cr18Ni9Ti、1Cr17Ni2、1Cr18Ni2、0Cr18Ni9 等。
適用范圍：水、油、蒸汽等
