T型三通球閥Q45介紹
結構及類型

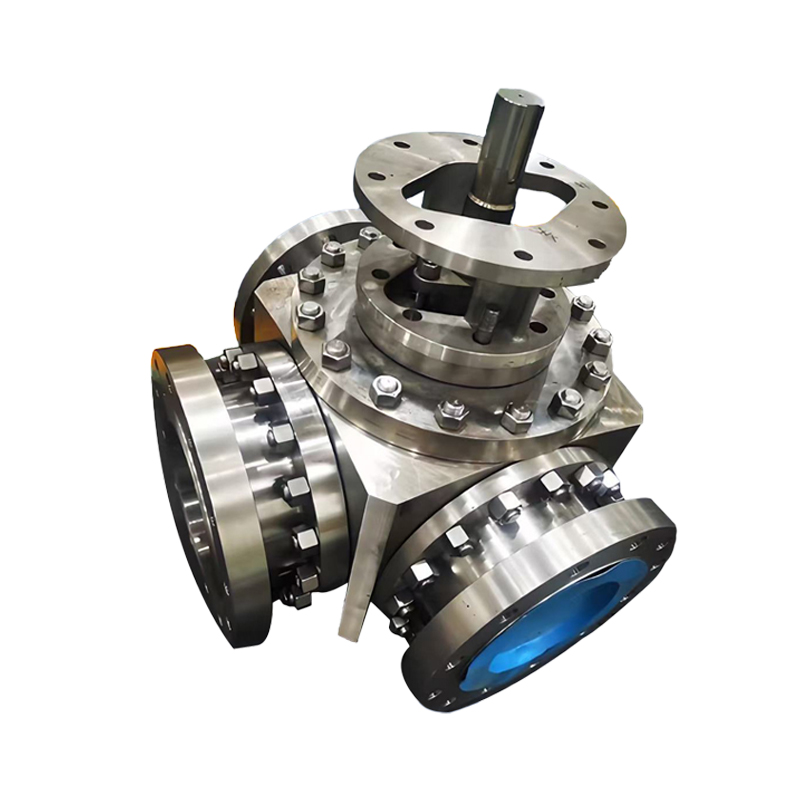

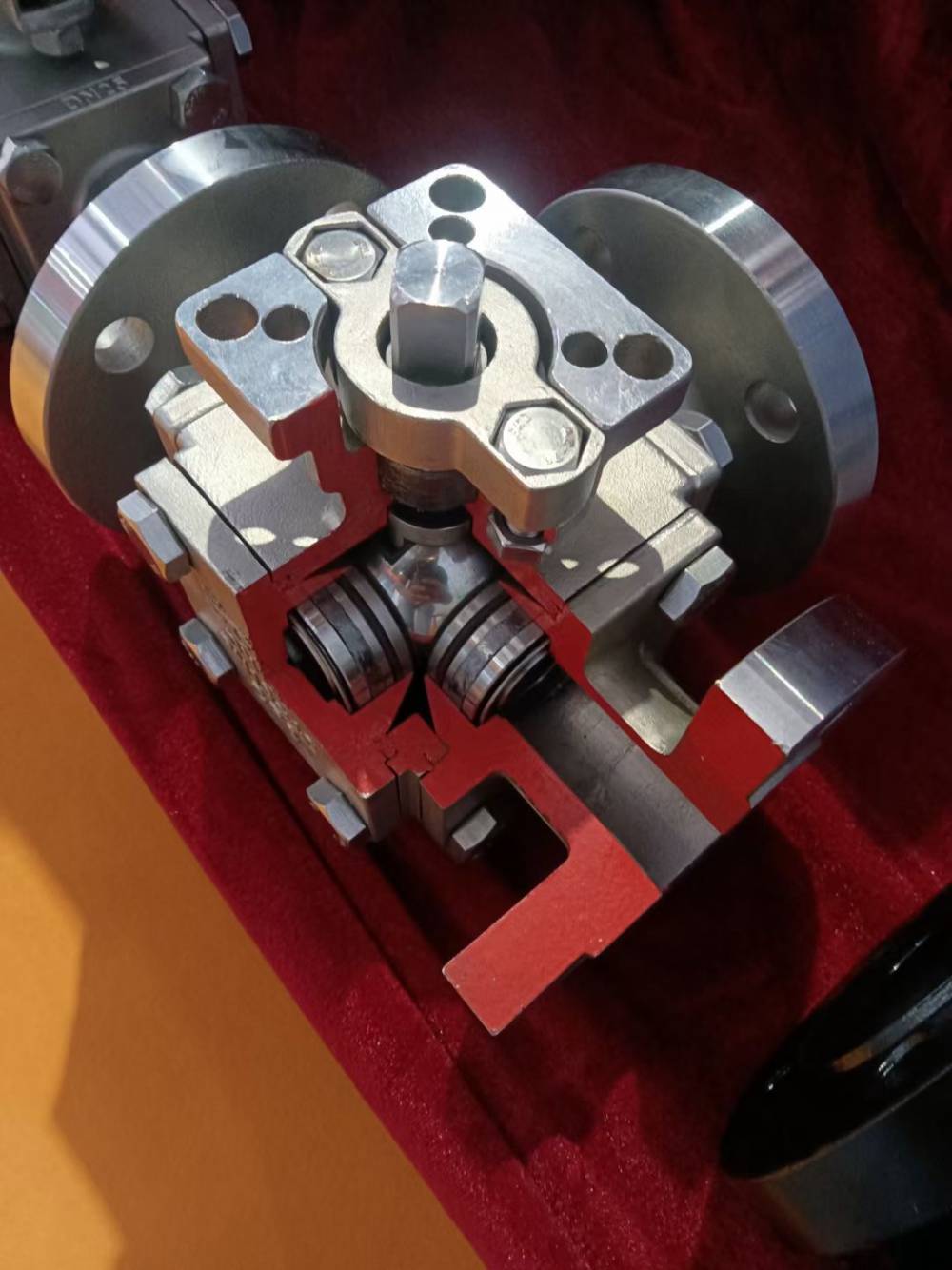

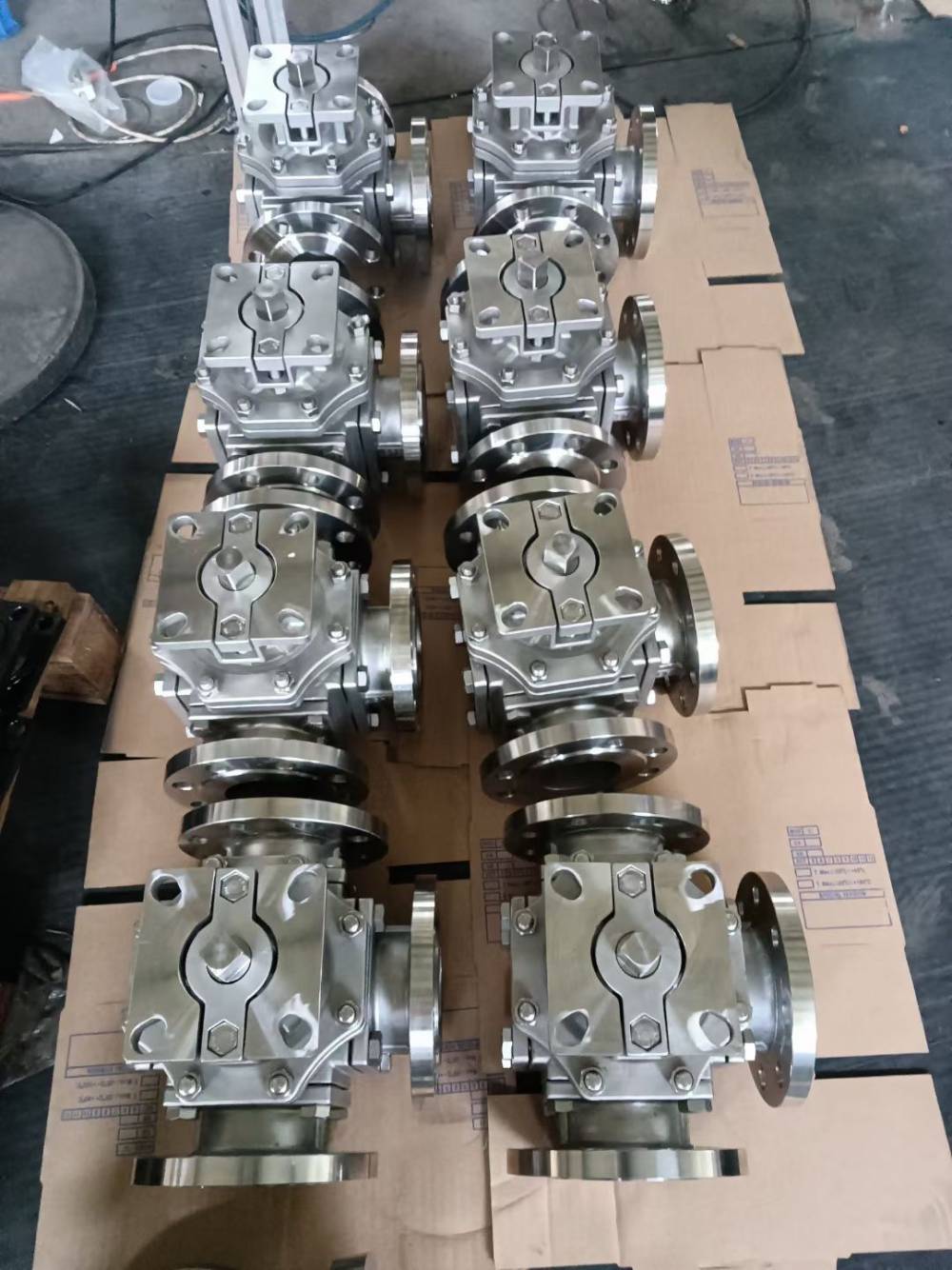

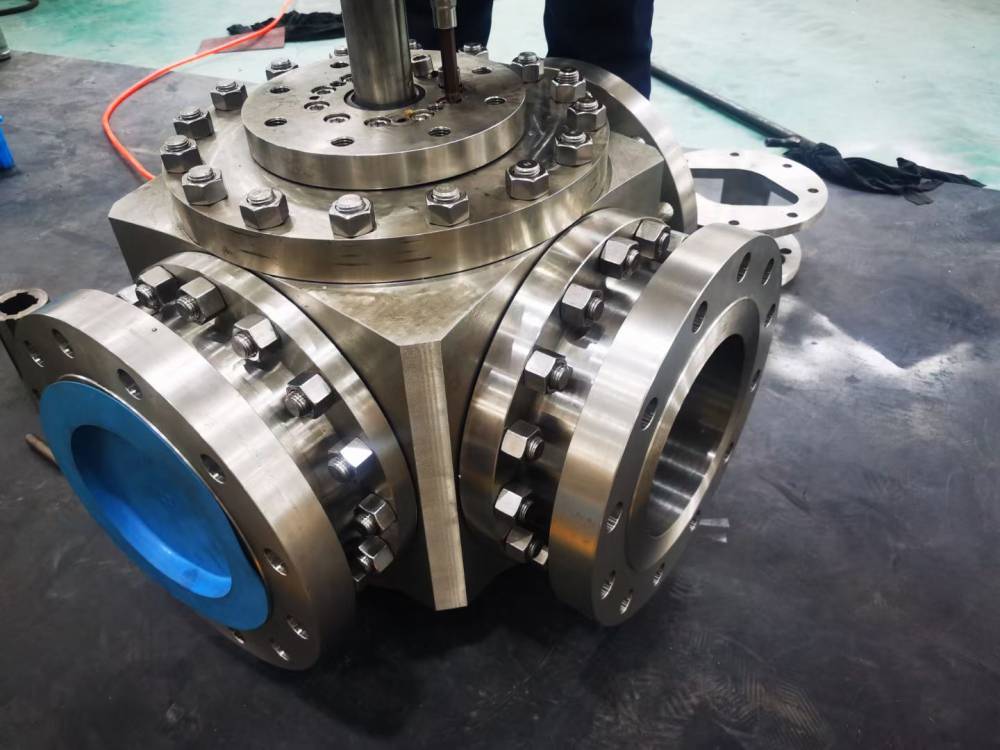

- T型三通球閥Q45是三通球閥的一種類型，三通球閥一般采用兩閥座結構，也可根據用戶要求采用四閥座結構。四座三通球閥采用頂裝式球體，四座結構密封性能更好，但球體在內的閥腔尺寸相應增大，結構也相對復雜。
- 常見的三通球閥閥芯孔有L型和T型兩種結構模式，T型三通球閥的T型球體通道可以使三個通道相互連通或使其中兩個通道聯通，能實現兩種、三種或者四種功能。
工作原理
三通球閥的工作原理決定了閥體有三個端口，可能是一個進口、兩個出口，也可能是兩個進口、一個出口。與普通閥門不同，當內部閥芯處于不同位置時，會連接到不同的出口，如閥芯在下部，左右連接，下出口關閉；如閥芯在上部，左下連接，右出口關閉。
性能特點
- 功能多樣：用于介質分流、合流及流向切換。可以將三個正交的管道連接起來，切斷第三個通道，起到分流和合流的作用；也能使三個通道相互連通或使其中兩個通道聯通。
- 密封可靠：采用力平衡4面閥座密封結構使其密封十分可靠，如上海臺臣T型三通球閥利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。部分閥座采用PTFE + 25%玻纖或PEEK，PTFE + 25%玻纖在高壓下能獲得比PTFE更好的性能，還能減少酸性介質腐蝕；PEEK材質可適應高溫、高壓工況下的高密封工作性能。
- 流阻較小：具有圓滑過渡的流道，使流體阻力損失小，流路平穩，確保開、關切換的準確性。
- 一閥多用：任一通口可用作入口而無泄漏2。
- 維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
- 其他優點：具有開關無摩擦、密封磨損小、開關扭矩小等優點，可降低致動器規格，介質可調節切斷緊密。
-
技術參數
- 公稱通徑：一般為DN15～DN300 ，也有公稱通徑為2 - 20的產品26。
- 壓力等級：有1.6MPa、2.5MPa、4.0MPa等，還有150Lb - 1500LB 等不同等級。
- 適用溫度：范圍較廣，如 - 29℃ - 425℃，部分產品適用溫度≤350ºC。
- 驅動方式：包括手動、渦輪、氣動、電動等2。
- 主體材料：有A105、LF2、304(L)、316(L)、F347、F321、F51、WCBA216等，閥體、閥蓋等常用PTFE、PPL、柔性石墨等材料。
-
應用場景
廣泛應用于石油、化工、城市給排水、冶金、礦山、電力、輕工、航拍等工業部門和自動化控制系統中，適用于流體、氣體、粉塵類物質的混合、分流工況，也可用于大型船艦冷卻系統等。一般安裝于焦?fàn)t爐頂?shù)鹊胤?，不過這些工作環境粉塵大，有明火，容易濺水。
適用范圍：石油、化工、城市給排水等
