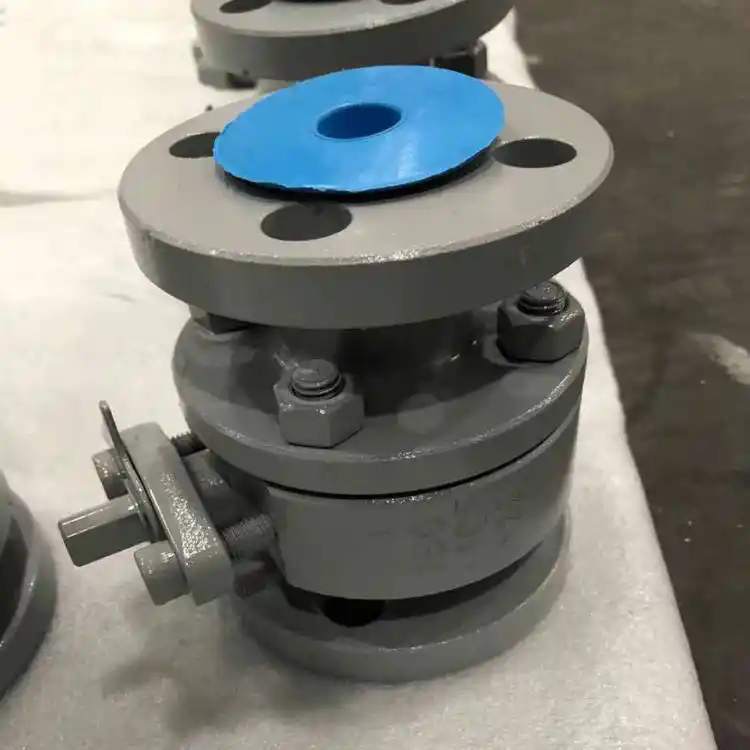

Q41F國標軟密封浮動式鍛鋼球閥介紹
基本信息
定義與分類
Q41F國標軟密封浮動式鍛鋼球閥是球閥的一種類型。“Q”代表球閥，“4”表示法蘭連接，“1”代表浮動球結構，“F”表示軟密封。它按結構形式屬于浮動式球閥，密封方式為軟密封，閥體材質為鍛鋼且符合國家標準。
規格參數
- 公稱通徑：一般為DN15 - 250（1/2″ - 10″）。
- 壓力范圍：壓力范圍通常在1.0 - 6.4MPa，常見規格有Q41F - 10C/P、Q41F - 16C/P、Q41F - 25C/P、Q41F - 40C/P、Q41F - 64C/P等。
- 適用介質：適用介質較為廣泛，包括水、氣、油品、天然氣、蒸汽、硝酸、醋酸、氧化性介質、尿素等，選用不同的材質，可分別適用于更多種類的介質。
- 適用溫度：適用溫度范圍為 - 196 - 350℃。
設計與制造標準
設計與制造按GB/T12237，結構長度按GB/T12221，法蘭連接尺寸按JB/T79。
特點
結構與操作特點
- 只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密，操作方便，開閉迅速，便于遠距離的控制。
性能特點
- 流體阻力小：其阻力系數與同長度的管段相等。
- 密封性能好：密封面材料廣泛使用塑料，緊密可靠，在真空系統中也已廣泛使用。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
- 維修方便：球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便3。
- 適用范圍廣：通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用，已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/li>
-
安裝要求
- 取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
- 安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
- 準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
- 在安裝期間，不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
- 該類閥應安裝在管道的水平方向或垂直方向。
- 安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
